ContattaciUltracompatto, ultrarapido. Ideale per presse di piccole dimensioni
Dotazioni e vantaggi del modello RHEA PRIME Series
Unità di controllo Campetella PRIME: semplice, intuitiva e precisa
Quadro elettrico di controllo integrato a bordo
RHEA PRIME Series prevede un quadro elettrico di controllo integrato a bordo, annullando gli ingombri a terra e garantendo la massima pulizia impiantistica per l’assenza di cablaggi sulla pavimentazione.

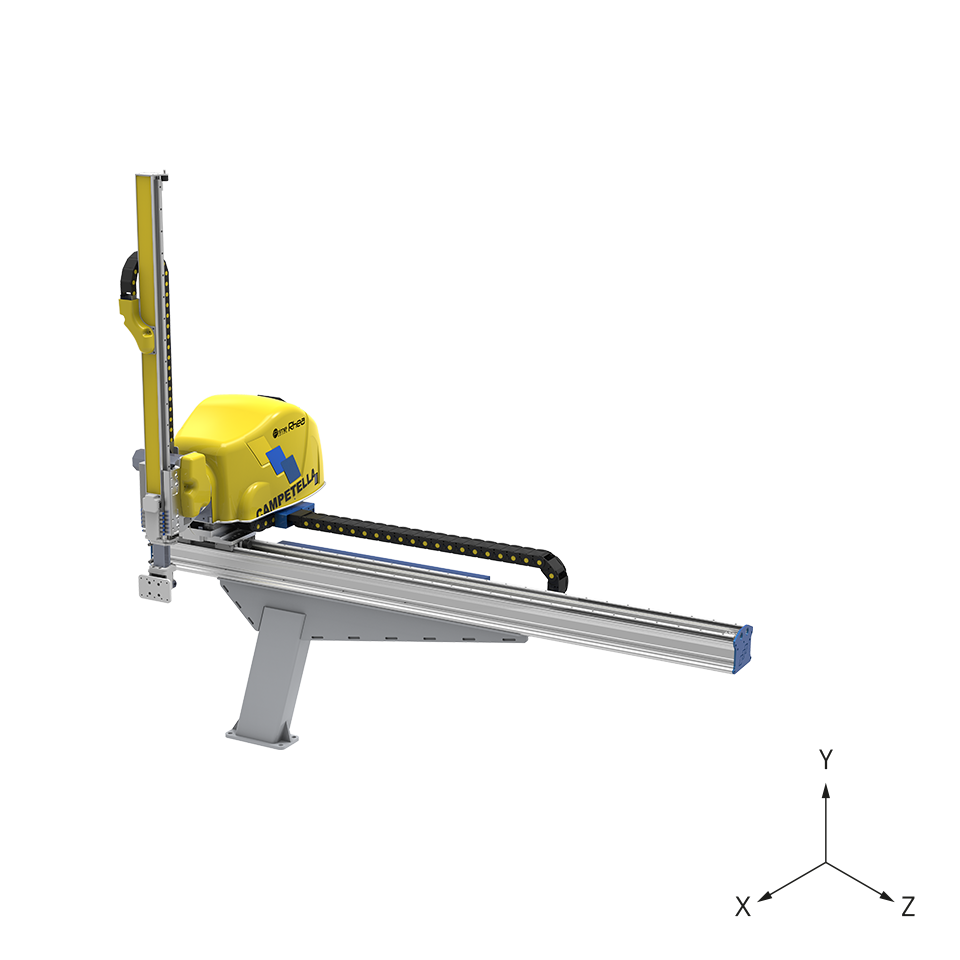

La struttura meccanica del RHEA PRIME Series

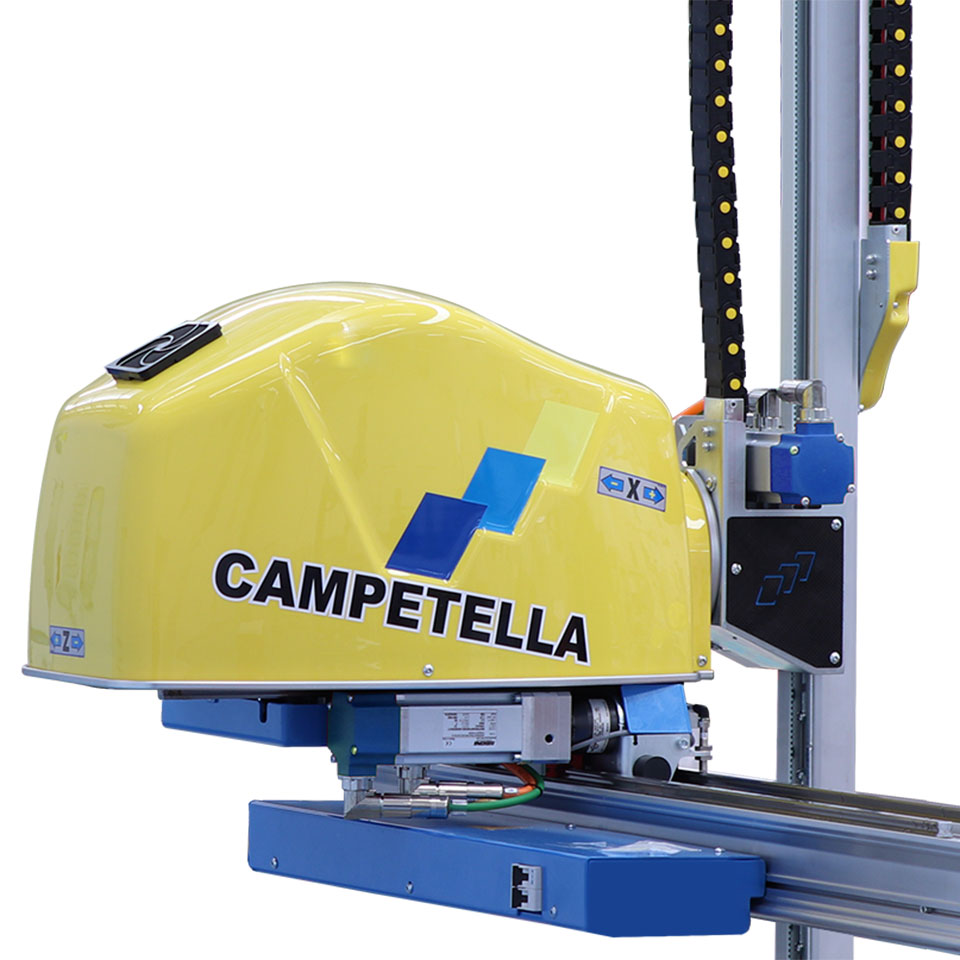

Il robot è caratterizzato dal gruppo asse verticale fissato frontalmente all’asse di estrazione. Ciò comporta sbalzi ridotti, elevato bilanciamento meccanico e assenza di problemi di collisione tra articolo ed asse di estrazione.
Asse verticale – Tipo A
Il modello RHEA PRIME Series è disponibile esclusivamente con l’asse verticale di tipo A, diretto mono-sfilata, semplice e funzionale. Elevata precisione ed affidabilità sono garantite del sistema di scorrimento con pattini a ricircolo di sfere su guida prismatica in acciaio temprato.
Polso con asse C pneumatico
Il robot prevede esclusivamente polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati dallo stampo, scegliendo da programma tra due posizioni (verticale / orizzontale).
|
Caratteristiche tecniche |
RHEA - 1 A |
RHEA - 2 A |
|
Portata Massima [kg]: |
2 |
2 |
|
Asse verticale: |
Diretto |
Diretto |
|
Corsa Asse Z – Trave [mm]: |
1200 |
1500 |
|
Corsa Asse X - Estrazione [mm]: |
300 |
300 |
|
Corsa Asse Y - Verticale [mm]: |
800 |
800 |
|
Movimentazione assi A,X,Y: |
Servomotori AC brushless sincroni |
|
|
Sistema di guida assi X,Y,Z: |
Pattini a ricircolo di sfere su guide prismatiche in acciaio temprato |
|
|
Ripetibilità di posizionamento [mm]: |
± 0,1 |
|
|
Rotazione asse C pneumatico [deg]: |
0°/ 90° |
|
|
Unità di controllo: |
Sistema proprietario Campetella PRIME |
|
