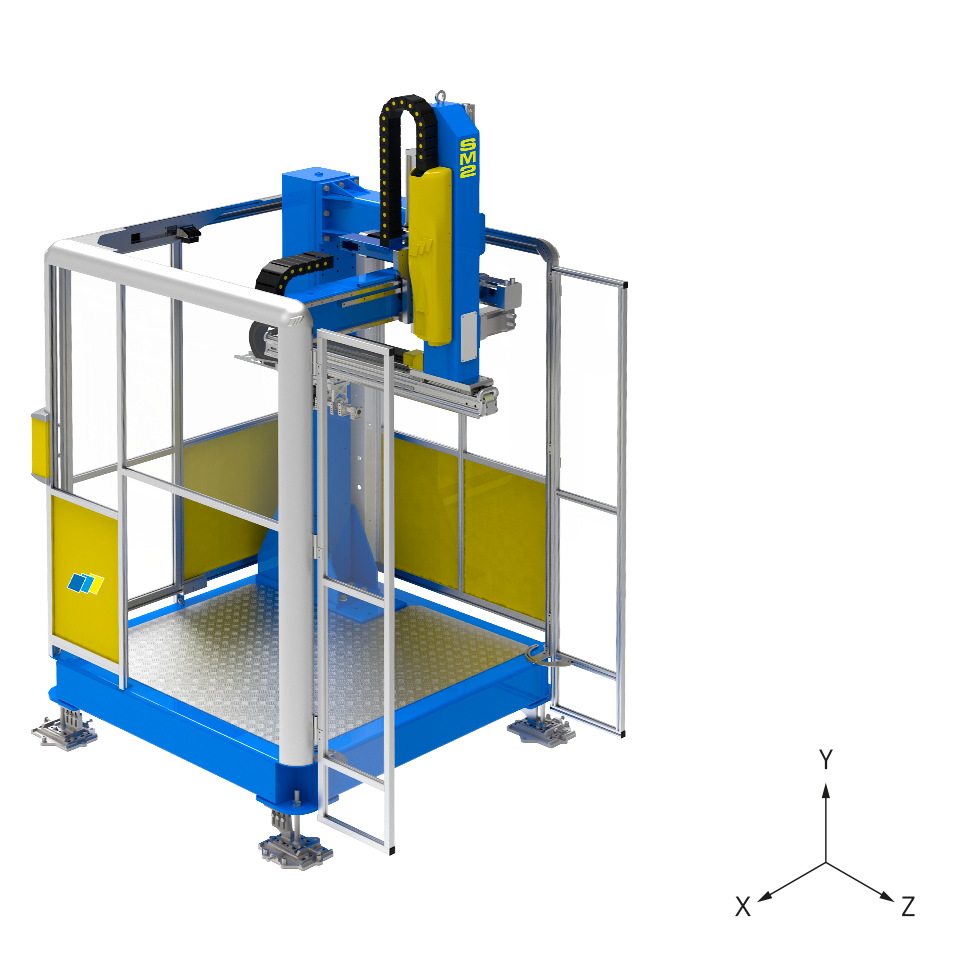

SM2 X-Series

SM2 X-Series non richiede alcun asse di pallettizzazione esterno e relativa mano di presa, tipicamente presenti nei tradizionali robot side entry. Lunghe corse in tutti e tre gli assi, unitamente al polso integrato, consentono di svolgere tutte le operazioni di presa, deposito e pallettizzazione con una singola mano, in maniera sequenziale. La programmazione e la gestione del robot risulta estremamente semplificata, evitando il coordinamento parallelo di un asse di pallettizzazione esterno.

Specialmente nelle applicazioni multi-cavità, il trasferimento delle parti tra differenti mani di presa è una fase altamente delicata, in cui possono verificarsi possibili disallineamenti e perdite pezzo. La presenza di un’unica mano di presa elimina tale criticità alla radice, scongiurando possibili fermi macchina e perdite di produttività.

Nei tradizionali robot side-entry, la posizione dell’asse di pallettizzazione vincola fortemente il lato di prelievo sul piano fisso o sul piano mobile della pressa. L’assenza dell’asse di pallettizzazione, unitamente ad un polso ribaltabile, consente al robot SM2 X-Series la rapida inversione del lato di presa sul piano fisso o sul piamo mobile, consentendo un’elevata flessibilità nelle produzioni con cambio stampo.

Le ampie corse in tutti e tre gli assi conferiscono la massima capacità di centraggio ed il possibile riutilizzo del robot su presse e stampi di differenti dimensioni.

SM3 X-Series è dotato di pattini autolubrificanti a ricircolo di sfere su guide prismatiche in acciaio temprato. Tale sistema consente un funzionamento esente da ingrassaggio delle guide per oltre 40.000km, con conseguenti forti risparmi in manutenzione e ridotti fermi macchina.

Il robot possiede un polso con asse C pneumatico che consente il deposito in piano dei particolari prelevati nello stampo, scegliendo da programma tra due posizioni (verticale/ orizzontale). La portata massima è di 6 kg.
